Sostituzione digitalizzatore schermo iPad 9

Scritto Da: Alex Diaz-Kokaisl

Commenti: 10

Sostituzione digitalizzatore schermo iPad 9

Difficoltà

Moderato

Passi

Tempo Necessario

45 minuti - 3 ore

Introduzione

Segui questa guida per sostituire il digitalizzatore dello schermo sul tuo iPad 9 Wi-Fi. Il digitalizzatore dello schermo include solo il vetro anteriore e il digitalizzatore, non include il pannello LCD.

Nota: questa guida è solo per la versione Wi-Fi. Per la versione LTE, fai clic qui.

Il sensore Touch ID del pulsante Home è accoppiato alla scheda logica. Per mantenere la funzionalità Touch ID, dovrai trasferire e incollare il pulsante Home originale al nuovo gruppo del pannello frontale.

Fai molta attenzione quando isoli la batteria utilizzando un dispositivo di blocco della batteria. I contatti della batteria si danneggiano facilmente, provocando danni irreversibili. Se scegli di completare la guida senza isolare la batteria, evita di utilizzare strumenti metallici tranne quando è assolutamente necessario (come quando rimuovi le viti) per evitare di cortocircuitare la batteria e danneggiare i componenti sensibili del circuito.

Alcune foto in questa guida fanno riferimento a un modello diverso e potrebbero contenere lievi discrepanze visive, ma non influenzeranno la procedura della guida.

Strumenti

Ricambi

Passo 1

Assicurati di spegnere il tuo iPad prima di iniziare la riparazione.
Riscalda un iOpener e applicalo al bordo sinistro dell'iPad per due minuti.

Passo 2

Mentre attendi che l'adesivo si allenti, prendi nota delle seguenti aree sensibili alla leva:
Camera frontale
Antenne
Cavi del display
Sensori di luce ambientale

Passo 3

I prossimi tre passaggi illustrano l'Anti-Clamp, uno strumento che abbiamo progettato per semplificare la procedura di apertura. Se non stai usando l'Anti-Clamp, salta i successivi tre passaggi per un metodo alternativo.
Per istruzioni complete su come utilizzare l'Anti-Clamp, consulta questa guida.
Tira indietro la maniglia blu per sbloccare i bracci dell'Anti-Clamp.
Posiziona un oggetto sotto il tuo iPad in modo che poggi in piano tra le ventose.
Posiziona le ventose vicino al centro del bordo sinistro, una nella parte superiore e una nella parte inferiore.
Tieni salda la parte inferiore dell'Anti-Clamp e premi saldamente sulla ventosa superiore per farle fare presa.
Se scopri che la superficie del tuo iPad è troppo scivolosa per l'Anti-Clamp, usa del nastro adesivo per creare una superficie più aderente.

Passo 4

Tira indietro la maniglia blu per bloccare i bracci.
Gira la maniglia in senso orario di 360 gradi o fino a quando le ventose iniziano a allungarsi.
Assicurati che le ventose rimangano allineate tra loro. Se iniziano a scivolare fuori allineamento, allenta leggermente le ventose e riallinea i bracci.

Passo 5

Aspetta un minuto per dare all'adesivo la possibilità di rilasciare e creare un'apertura.
Se lo schermo non si sta riscaldando abbastanza, puoi utilizzare un asciugacapelli per riscaldare lungo il bordo sinistro dell'iPad.
Per istruzioni complete su come utilizzare un asciugacapelli, consulta questa guida.
Inserisci un plettro di apertura sotto il digitalizzatore quando l'Anti-Clamp crea un'apertura sufficientemente ampia.
Se l'Anti-Clamp non crea un'apertura sufficiente, applica più calore all'area e ruota la manopola in senso orario di mezzo giro.
Non girare più di mezzo giro alla volta e aspetta un minuto tra un giro e l'altro. Lascia che l'Anti-Clamp e il tempo facciano il lavoro per te.
Salta il prossimo passaggio.

Passo 6

Questo passaggio mostra come aprire l'iPad utilizzando una ventosa con manico.
Se il tuo display è gravemente crepato, coprirlo con uno strato di nastro adesivo trasparente potrebbe consentire alla ventosa di aderire. In alternativa, si può utilizzare del nastro adesivo molto resistente al posto della ventosa. Se tutto il resto fallisce, è possibile attaccare la ventosa allo schermo rotto con della supercolla.
Una volta che lo schermo è caldo al tatto, applica una ventosa sul bordo sinistro dello schermo e il più vicino possibile al bordo.
Solleva lo schermo con il manico a ventosa per creare un piccolo spazio tra il digitalizzatore e la cornice.
Inserisci un plettro di apertura nello spazio tra il digitalizzatore e la cornice.

Passo 7

Inserisci un secondo plettro di apertura nello spazio appena creato.
Fai scorrere il plettro verso l'angolo in basso a sinistra dell'iPad per separare l'adesivo.
Lascia il plettro nell'angolo in basso a sinistra per evitare che l'adesivo si riattacchi.
Non preoccuparti se riesci a vedere il plettro di apertura attraverso il digitalizzatore, basta tirare fuori il plettro. Lo schermo LCD non dovrebbe subire danni, ma c'è il rischio di lasciare dell'adesivo difficile da pulire.

Passo 8

Se il plettro di apertura si blocca nell'adesivo, "ruota" il plettro lungo il lato dell'iPad per continuare a separare l'adesivo.

Passo 9

Fai scorrere il primo plettro di apertura verso l'angolo in alto a sinistra dell'iPad per separare l'adesivo.
Lascia il plettro nell'angolo in alto a sinistra per evitare che l'adesivo si riattacchi.

Passo 10

Riscalda un iOpener e applicalo al bordo superiore dell'iPad per due minuti.

Passo 11

Ruota il plettro intorno all'angolo in alto a sinistra dell'iPad per separare l'adesivo.

Passo 12

Fai scorrere il plettro di apertura lungo il bordo superiore dell'iPad, fermandoti appena prima di raggiungere la fotocamera anteriore.
Evita di far scorrere il plettro sulla fotocamera anteriore, poiché potresti danneggiare la lente. I passaggi successivi mostreranno come prevenire questo.

Passo 13

Tira fuori il plettro fino a quando solo la punta è tra il digitalizzatore e la cornice.
Fai scorrere il plettro sopra la fotocamera anteriore per separare l'adesivo.
Lascia il plettro vicino al lato destro della fotocamera anteriore prima di continuare.

Passo 14

Reinserisci il plettro e fallo scorrere verso l'angolo in alto a destra dell'iPad per separare completamente l'adesivo superiore.
Lascia il plettro nell'angolo in alto a destra per evitare che l'adesivo si riattacchi.

Passo 15

Riscalda un iOpener e applicalo al bordo destro dell'iPad per due minuti.

Passo 16

Ruota il plettro intorno all'angolo in alto a destra dell'iPad per separare l'adesivo.

Passo 17

Inserisci un nuovo plettro di apertura e fallo scorrere fino a metà del bordo destro dell'iPad.
I cavi del display si trovano approssimativamente a metà dell'altezza dal bordo inferiore dell'iPad. Smetti di far scorrere il plettro quando raggiungi 7,6 cm (3 pollici) dalla parte inferiore dell'iPad.

How many inches exactly?

Annika Faelker -

Passo 18

Riscalda un iOpener e applicalo al bordo inferiore dell'iPad per due minuti.

Passo 19

Fai scorrere il plettro in basso a sinistra verso l'angolo in basso a sinistra per separare l'adesivo.
Non ruotare completamente il plettro intorno all'angolo, poiché potresti danneggiare l'antenna.
La terza immagine mostra l'antenna in basso a sinistra sotto il digitalizzatore.
Lascia il plettro nell'angolo prima di passare al passaggio successivo.

Passo 20

Inserisci un nuovo plettro di apertura nello spazio appena creato sul bordo inferiore dell'iPad.
Fai scorrere il plettro sopra l'antenna, fermandoti appena prima del pulsante Home.
Fai scorrere il plettro solo verso il pulsante Home e non in direzione opposta, poiché potresti danneggiare l'antenna.
Se è necessario far scorrere nuovamente il plettro su questa sezione, rimuovilo e reinseriscilo nell'angolo in basso a sinistra.
Lascia il plettro a sinistra del pulsante Home prima di continuare.

Passo 21

Inserisci un plettro di apertura nello spazio appena creato.
Fai scorrere il plettro sotto il pulsante Home e verso l'angolo in basso a destra, assicurandoti che solo la punta sia tra il digitalizzatore e la cornice.

Passo 22

Reinserisci il plettro e fallo scorrere verso il pulsante Home per separare completamente l'adesivo inferiore.
Fai scorrere il plettro solo verso il pulsante Home e non in direzione opposta, poiché potresti danneggiare l'antenna.
Se è necessario far scorrere nuovamente il plettro su questa sezione, rimuovilo e reinseriscilo nell'angolo in basso a destra.
Lascia il plettro a destra del pulsante Home prima di continuare.

Passo 23

Riscalda un iOpener e applicalo al bordo destro dell'iPad per due minuti.

Passo 24

Sii molto attento con questo passaggio. Prenditi il tuo tempo, assicurati che l'adesivo sia caldo e morbido e verifica di aver separato tutto l'adesivo con un plettro. Non esitare a fermarti e a riscaldare nuovamente se necessario.
Ruota i due plettri di apertura sugli angoli sinistri dell'iPad per sollevare leggermente il digitalizzatore, separando l'adesivo che rimane nel processo.
Se incontri una resistenza significativa, riscalda i bordi e procedi lungo di essi con un plettro di apertura.

Passo 25

Solleva il bordo sinistro del digitalizzatore verso l'alto per separare ulteriormente l'adesivo lungo il bordo destro dell'iPad.
Durante i passaggi rimanenti, cerca di non toccare il lato posteriore del vetro o la superficie dell'LCD con le dita, poiché le impronte digitali possono essere difficili da pulire.

Passo 26

Sostenendo il digitalizzatore, fai scorrere un plettro di apertura tra i due cavi del digitalizzatore per separare l'ultimo adesivo che rimane.
Fai attenzione a non danneggiare i due cavi del digitalizzatore con il tuo plettro di apertura.

Passo 27

Una volta separato tutto l'adesivo, apri il digitalizzatore come un libro e posizionalo parallelamente all'iPad.
Durante il rimontaggio, pulisci l'adesivo rimanente dalla cornice e dal digitalizzatore, se lo stai riutilizzando, con alcol isopropilico. Sostituisci l'adesivo con le nostre strisce adesive o fogli adesivi pre-tagliate.
Stai attento ai cavi del display durante il rimontaggio dell'iPad. Assicurati che siano piegati correttamente sotto lo schermo LCD per evitare danni.

Passo 28

Utilizza un cacciavite a croce Phillips per rimuovere le quattro viti lunghe 4,2 mm che fissano l'LCD alla cornice.
Rimuovi eventuale nastro adesivo che copre le viti dell'LCD.
Durante tutta la riparazione, tieni traccia di ogni vite e assicurati che torni esattamente nel punto da cui è stata rimossa per evitare danni al tuo iPad.

In addition to these four screws, my iPad 9th Gen LCD was glued to each of the four corners with black silicone adhesive so be careful!. A quick search brought up this handy video: https://www.youtube.com/watch?v=ATCAYY75... which was most helpful in filling in the blanks!

Si Bob -

What purpose have the foam strip around the LCD itself. What can it be replace with if removed or missing? Share your knowledge please.

Eds Repairs -

Hi there.

I believe the foam serves two functions: to buffer the LCD panel to the digitizer and to insulate the exposed copper perimeter. While I've personally seen the iPad work fine with parts of the foam missing, it's not a good idea to remove it. We don't sell the foam by itself, but you can wrap an insulator, like Kapton Tape, around the copper perimeter to prevent the frame from interfering with touch inputs.

Alex Diaz-Kokaisl -

Passo 29

Non cercare di rimuovere completamente l'LCD in questo passaggio, poiché è ancora collegato da diversi cavi all'estremità con il pulsante Home.
Solleva l'LCD solo dall'estremità con la fotocamera frontale.
Utilizza l'estremità piatta di uno spudger per sollevare leggermente l'LCD dal suo alloggiamento, abbastanza da poterlo afferrare con le dita.
Gira l'LCD dell'iPad come una pagina di un libro, sollevandolo da vicino alla fotocamera e girandolo sopra l'estremità con il pulsante Home della cornice.
Posiziona l'LCD su una superficie pulita, morbida e priva di pelucchi per consentire l'accesso ai cavi del display.

Passo 30

Utilizza un cacciavite a croce Phillips per rimuovere la vite lunga 2,3 mm che fissa il connettore della batteria alla scheda logica.

Passo 31

Queste foto mostrano com'è il connettore della batteria sotto la scheda logica. Utilizza queste immagini come riferimento mentre scolleghi in modo sicuro la batteria.
Nota che il connettore della batteria ha delle molle a sbalzo sulla scheda logica che premono contro i terminali della batteria. Poiché sia la scheda logica che la batteria sono incollate, sarà necessario far scorrere qualcosa di sottile e flessibile tra i punti di contatto per scollegare la batteria.

Passo 32

Segui attentamente le istruzioni se stai isolando la batteria usando un bloccabatteria. I contatti della batteria si piegano facilmente o si rompono, causando danni irreversibili.
Assicurati che il logo di iFixit sul bloccabatteria sia rivolto verso l'alto.
Fai scorrere il bloccabatteria sotto il connettore della batteria della scheda logica ad un angolo di 35 gradi.
Non spingere il bloccabatteria sotto il connettore con eccessiva forza. Se incontri difficoltà nel far passare il bloccabatteria sotto la scheda logica, puoi invece provare a utilizzare una carta da gioco per scollegare la batteria.
Il bloccabatteria o la carta da gioco dovrebbero idealmente scivolare sotto la scheda logica senza incontrare ostacoli. Dopo l'inserimento, dovrebbe trovarsi ad un angolo di circa 15 gradi.
Lascia il bloccabatteria al suo posto mentre lavori.

Passo 33

Utilizza un cacciavite a croce Phillips per rimuovere le tre viti lunghe 1,4 mm che fissano la staffa del cavo del display.

Passo 34

Rimuovi la staffa del cavo del display.

Passo 35

Utilizza l'estremità piatta di uno spudger per sollevare e scollegare il connettore a pressione del cavo dell'LCD.
Per riattaccare connettori a pressione come questo, allinea con attenzione e premi su un lato fino a quando scatta in posizione, quindi ripeti sul lato opposto. Non premere al centro. Se il connettore è fuori allineamento, i pin possono piegarsi, causando danni permanenti.

Passo 36

Rimuovi completamente l'LCD e posizionalo a faccia in giù su una superficie pulita, morbida e priva di pelucchi.

Passo 37

Utilizza una pinzetta per staccare il nastro che copre il connettore ZIF del cavo del pulsante home.

Passo 38

Utilizza uno spudger, un utensile di apertura o un'unghia per sollevare la piccola linguetta di bloccaggio incernierata sul connettore ZIF del cavo del pulsante home.

Passo 39

Utilizza una pinzetta per tirare il cavo del nastro del pulsante home direttamente fuori dal connettore ZIF.

Passo 40

Utilizza l'estremità piatta di uno spudger per sollevare e scollegare i due connettori a pressione del cavo del digitalizzatore.
Per evitare danni al tuo iPad, fai leva solo sui connettori stessi, non sulla presa sulla scheda logica.

Passo 41

Utilizza l'estremità piatta di uno spudger per sollevare il blocco del buffer vicino all'angolo in basso a destra dell'iPad.
Fai attenzione a non forare o strappare il cavo del nastro del pulsante home.
Rimuovi il blocco del buffer.

Passo 42

Il cavo del pulsante Home è fissato con un leggero adesivo.
Utilizza una pinzetta per staccare il cavo del pulsante Home dalla cornice.

Passo 43

Rimuovi il gruppo del pannello anteriore.
Utilizza un plettro di apertura per tagliare tutto l'adesivo residuo che potrebbe ancora collegare l'insieme del pannello anteriore alla cornice.
Se riscontri problemi di input touch fantasma con il tuo nuovo display, è possibile risolverli aggiungendo uno strato di nastro isolante molto sottile, come il nastro Kapton, nelle aree evidenziate sul retro del pannello. I digitalizzatori di ricambio di iFixit sono dotati dell'isolamento adeguato e non dovrebbero richiedere l'aggiunta di nastro adesivo.
Senza l'isolamento adeguato, queste aree del digitalizzatore possono mettersi a massa contro altri componenti, causando malfunzionamenti dell'input touch.
L'isolamento non è visibile a occhio nudo ed è diverso dalle strisce di schiuma barriera antipolvere presenti su molti iPad.
Durante il rimontaggio, prima di installare un display, rimuovi eventuali residui di adesivo dall'iPad e pulisci le zone incollate con alcol isopropilico ad alta concentrazione (90% o superiore) e un panno privo di pelucchi. Ciò aiuta a preparare l'iPad per un nuovo adesivo e assicura che si aderisca correttamente.
Verifica le funzioni dell'iPad e installa strisce adesive pre-tagliate sul retro del display seguendo la nostra guida all'applicazione dell'adesivo nel display prima di chiuderlo.

Photo is confusing: Where exactly is the tape supposed to go? Red lines cover whole edges around the glass that obviously have adhesive and other bits.

Ghost touching also here with question unanswered yet.

Eds Repairs -

Passo 44

Il cavo del pulsante home è fissato con un adesivo leggero.
Utilizza le dita per staccare il cavo del pulsante home dal retro del pannello anteriore.

Passo 45

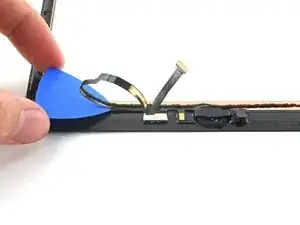

Inserisci un plettro di apertura sotto il cavo del pulsante home per separarlo dal pannello anteriore.
Fallo scorrere delicatamente in avanti per tagliare l'adesivo che tiene fissato il cavo del pulsante home al pannello anteriore.
Se l'adesivo è ostinato, non forzare il plettro. Scalda leggermente il cavo del pulsante home usando un iOpener o un asciugacapelli per ammorbidire l'adesivo.
Continua a far scorrere il plettro di apertura fino a raggiungere la staffa del pulsante home.

Passo 46

Inserisci un plettro di apertura sotto la parte superiore del cavo del pulsante home per allentare il contatto metallico dalla staffa del pulsante home.

Passo 47

Scalda un iOpener e applicalo alla staffa del pulsante home per trenta secondi.

Passo 48

Utilizza un utensile di apertura per sollevare la staffa del pulsante home dal pannello anteriore.
Piegare o deformare la staffa del pulsante home può causare la perdita della sensazione di "clic" del pulsante home al momento del rimontaggio.
Se la staffa del pulsante home inizia a piegarsi prima di staccarsi, applica qualche goccia di alcool isopropilico ad alta concentrazione (90% o superiore) sui supporti della staffa.

Passo 49

Rimuovi la staffa del pulsante home.
Quando reinstalli questa staffa, utilizza un adesivo ad alta aderenza come l'E6000 per fissarla all'insieme del pannello anteriore.

Passo 50

Utilizza il dito per spingere il pulsante home attraverso la parte anteriore del pannello anteriore per separare l'adesivo che lo tiene in posizione.
Applica la pressione lentamente. L'adesivo è attaccato a una guarnizione delicata che si strapperà facilmente.

Passo 51

Rimuovi l'assemblaggio del pulsante home.
Durante il rimontaggio, trasferisci la guarnizione del pulsante home al nuovo pannello anteriore o all'assemblaggio del pulsante home.
Se il nuovo pannello non ha un anello distanziatore, dovrai anche trasferire il distanziatore esistente.
Se possibile, accendi il tuo iPad e verifica la tua riparazione prima di installare il nuovo adesivo e richiuderlo.

Passo 52

Ora ti rimane solo il digitalizzatore dello schermo.

Without the button though, if you moved the button over to the new digitizer.

Chris Byers -

Conclusione

Per riassemblare il dispositivo, segui le istruzioni dell'ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova alcune risoluzioni dei problemi di base o chiedi aiuto alla nostra comunità Risposte iPad 9.

Autore

Alex Diaz-Kokaisl

Membro da: 16/01/22

117664 Reputazione

4 commenti

Just confirming, so the kit for screen replacement of iPad 7/8 is the same for iPad 9 ?

I have an ipad9 and would like to make sure it works

marcossfirme -

My understanding is that 7/8 digitizers will work, but some say True Tone will not work, while others say it will. I would get a 9th gen digitizer to be safe.

Chris Byers -

Will replacing the digitizer disable Touch ID?

ToothlessDino -

No if you transfer the old home button touch ID flex to new digitizer. If you damage it or dont transfer it you wont have touch ID function.

Eds Repairs -
