Sostituzione scheda logica MacBook Air 13" Inizio 2020

Scritto Da: Carsten Frauenheim
  • Commenti: 13
Sostituzione scheda logica MacBook Air 13" Inizio 2020

Difficoltà

Moderato

Passi

20

Tempo Necessario

20 minuti - 1 ora

Introduzione

Usa questa guida per sostituire la scheda logica nel modello di inizio 2020 del MacBook Air.

Tieni a mente che il Touch ID non funzionerà dopo aver sostituito la scheda logica. Il sensore del Touch ID originale del MacBook è associato in modo univoco alla scheda logica in fabbrica e, senza il processo di calibrazione della Apple, anche la sostituzione di una scheda logica da un altro MacBook Air non funzionerà.

Se sostituisci la scheda logica, devi installare un sensore del Touch ID associato per far si che il Touch ID funzioni.

  1. 4a1VSQBgdQXAZah2

    • Prima di iniziare questa procedura dovresti disabilitare la funzionalità Auto Boot del tuo Mac. Auto Boot accende il tuo Mac quando apri il coperchio con lo schermo può attivarsi accidentalmente in fase di smontaggio. Usa questa guida oppure segui le istruzioni abbreviate qui sotto per disabilitare Auto Boot.

    • Se il tuo MacBook funziona con Big Sur v11.1 o successive, disattivare l'Auto Boot potrebbe non funzionare. Puoi procedere normalmente, ma assicurati di scollegare la batteria appena sei dentro.

    • Prima di iniziare, spegni completamente e stacca dall'alimentazione il tuo MacBook Pro. Richiudi il display e ribalta il laptop mettendolo a faccia in giù.

    • Usa un cacciavite pentalobe P5 per rimuovere le viti seguenti:

    • Due viti da 7,9 mm

    • Due viti da 7,1 mm

    • Sei viti da 2,6 mm

    • Per tutta la durata della riparazione, tieni traccia di ogni vite e assicurati di rimetterle dov'erano per evitare di danneggiare il tuo MacBook.

    P5 is also a PL4 (so confusing) - i like the wiha 26764 thanks to @mayer for this post. P5 pentalobe and 1.2 pentalobe screwdriver

    greg -

  2. 4Kra6VLGEa3eGmd6
    4Kra6VLGEa3eGmd6
    n2KBoBfiUOZCO63H
    t3JGRsWcjgyPKFRl

    • Infila le dita tra lo schermo e il case inferiore per sollevare dall'Air la cover stessa.

    • Rimuovi il case inferiore.

    • Per reinstallare il case inferiore:

    • Posizionalo e premi con decisione per far scattare le due clip nascoste sotto. Dovresti percepirle e sentirle scattare al loro posto.

    When reassembling, the “snaps” are in the middle of the laptop (from top to bottom), and just to the left and right of center. I assumed it was near the hinge so it took a bit for me to hear the snaps.

    Laurie McCall -

    Laurie, the two clips are outlined in the third photo of step two. Hope this helps—happy fixing!

    Carsten Frauenheim -

    What tool kit should I use for this?

    Lucas Lee -

    the second picture is m1 air right？

    the antenna cable position does not match later picture

    Paul -

  3. xVJrmDjjKX3L1VEp

    • Stacca il nastro adesivo che copre il connettore della batteria quanto basta per scoprire lo stesso connettore.

    This image is incorrect correct for the A2179 EMC 3302 model, also doesn’t match the next image in this guide

    Steven Friar -

    There is other guide for the model you reffer to, I was using that one until i realize it was different, this is the one you are looking for: MacBook Air 13" Retina Late 2020

    Marco Rojas -

    I initially thought the image was incorrect, but I was just looking for the connector in the wrong place. This picture IS correct for the A2179 EMC 3302. Note that the connector is on the left side of the heat sink (the black thing with parallel ridges in the picture and on the computer), and the connector wires gather together towards the left the side of the computer, not the back. Note that "left side" assumes the Air is upside-down, with the hinge on the side farthest away from you (I'm not doing the "right speaker is on the left side because it's upside-down" thing that iFixit does in step 5).

    Bryan Gillson -

    How do you find out if you have a Retina Late or Retina Early model?

    Inji E -

  4. NZT3TL4hoGyeLE6L
    NZT3TL4hoGyeLE6L
    XZ2jGZmJoO1c5OHn

    • Usa uno spudger per far scorrere il connettore della batteria parallelamente alla scheda logica, tirandolo fuori dal suo zoccolo sulla scheda.

    It’s stuck can’t get it out

    Jeansceem Jeansceem -

  5. bITqGuaAUjviUWjc
    bITqGuaAUjviUWjc
    qMM5rLqjMT2ZpaAS

    • Usa un cacciavite Torx T4 per rimuovere le due viti da 1,4 mm che fissano la copertura del cavo del trackpad.

    • Rimuovi la copertura del cavo del trackpad.

    Actually, a T3 will be needed for this step

    John Thompson -

  6. XSDoFnkRHNnGKrfv
    XSDoFnkRHNnGKrfv
    yKOeIwBDMHPfiAdY

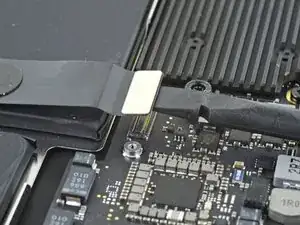

    • Usa l'estremità piatta di uno spudger per fare leva sul connettore del cavo del trackpad e rimuoverlo dalla sua presa.

    • Per riattaccare i connettori a pressione come questo, allinea attentamente e fai pressione su un lato fino a che non senti un click, poi ripeti dall'altro lato. Non fare pressione nel centro. Se i connettori sono disallineati, i pin si potrebbero piegare, causando un danno permanente.

  7. BPhkFyFIglVuO1Xl
    BPhkFyFIglVuO1Xl
    GrXWDvkKBXZQZ6Zd
    TPQBLDtuwGwiMNrn

    • La cassa sinistra sarà alla tua destra mentre starai lavorando sul MacBook, poiché è sottosopra.

    • Fai scorrere l'estremità appuntita di uno spudger sotto il cavo della cassa sinistra e solleva per disconnetterlo dalla scheda logica.

    • Con il connettore disconesso, fai scorrere l'estremità piatta di uno spudger sotto il cavo per separare l'adesivo che fissa il cavo alla scheda logica.

  8. SAbjGNyoRDBwMrke
    SAbjGNyoRDBwMrke
    5oMDNJFhOTeXwUfM
    rWESIMpKpcTVk2Xy

    • Usa un paio di pinzette per staccare l'adesivo che copre il connettore del cavo del microfono.

    • Usa l'estremità appuntita di uno spudger per sollevare il lembo di bloccaggio del connettore ZIF del cavo del microfono.

    • Fai scorrere il cavo del microfono fuori dal suo connettore.

    • Se possibile, prendi il cavo dal nastro adesivo, invece che dal cavo stesso.

  9. IHRbrlPXF2JApiqk
    IHRbrlPXF2JApiqk
    LyZ1foqy1wvBlOiv

    • Usa un cacciavite Torx T4 per rimuovere le due viti da 1,4 mm che fissano la copertura del connettore dell'USB-C.

    • Rimuovi la copertura del connettore dell'USB-C.

  10. M3RvYGtmREQuaLZ2
    M3RvYGtmREQuaLZ2
    B6AMphVrIvwKpisH

    • Usa l’estremità appiattita dello spudger per fare leva sul connettore del cavo dell'USB-C e rimuoverlo dalla sua presa sulla scheda logica.

  11. BjgmhIFsgtdRtuUi
    BjgmhIFsgtdRtuUi
    hgUoCSOomRaZZNMa
    XNTm2JBIuDLHFUKi

    • Usa uno spudger per sollevare il piccolo lembo di bloccaggio sul connettore ZIF della scheda audio.

    • Fai scorrere il cavo della scheda audio fuori dal connettore ZIF.

  12. RK65AOeFDCjfyyWv

    • Stacca l'adesivo nero che copre il connettore del cavo della ventola.

  13. EvCAoAoChgdZSUpP
    EvCAoAoChgdZSUpP
    VORkbyxUw5mQoLXP
    EBqFtxhhx5MFDscb

    • Usa la punta di uno spudger per sollevare il lembo di bloccaggio sul connettore ZIF del cavo della ventola.

    • Fai scorrere il cavo della ventola fuori dal connettore ZIF.

  14. h5ygPqMQVgF2bvOM
    h5ygPqMQVgF2bvOM
    NABYjA5GAkJfEHip

    • Usa un cacciavite Torx T4 per rimuovere le viti da 1,4 mm che fissano la copertura del cavo dell'antenna.

    • Rimuovi la copertura del cavo dell'antenna.

  15. mMECYYWUi1HKimNL
    mMECYYWUi1HKimNL
    yEopRSqGpMOMl2MW
    CyIsLTBd31ZDHlYV

    • Usa un paio di pinzette per prendere il connettore dell'antenna vicino alla sua base.

    • Tira su per disconnettere il cavo.

    • Ripeti per il secondo cavo dell'antenna.

  16. JwduCSLFH2CcraAQ
    JwduCSLFH2CcraAQ
    kTylWJvDOGiAPbQS

    • Usa un cacciavite Torx T4 per rimuovere le due viti da 1,5 mm che fissano la copertura del connettore del cavo del display.

    • Rimuovi la copertura del connettore del cavo del display.

  17. cELhRfbeZrcbMPps
    cELhRfbeZrcbMPps
    kHkPDOnxWduTqHLa

    • Usa l'estremità piatta di uno spudger per rimuovere il connettore del cavo del display dalla scheda dell'antenna per scollegarla.

  18. ZPXooSobTMrqTZWN

    • Usa un cacciavite Torx T4 per rimuovere le sei viti che fissano la scheda logica al case superiore:

    • Tre viti da 3,5 mm

    • Una vite ammortizzatore da 5,8 mm

    • Due viti da 2,0 mm

    Hint: when reassembling, replace these 6 screws only about halfway so that the logic board can move about a bit. This will make aligning the logic board with the connector cables somewhat easier. Once all connector cables are in place, then tighten these screws starting from the innermost to the outermost.

    Jerry May -

  19. 4uJ5cr6K6PXwZsPm

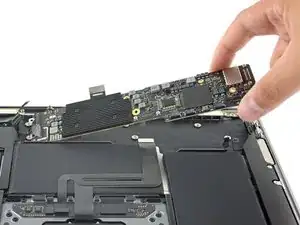

    • Rimuovi la scheda logica.

  20. CTGZL3ptMcyK3L5S

    • Quando rimonti l’assemblaggio della scheda logica, verifica che nessun cavo rimanga incastrato sotto la scheda mentre la posizioni. Controlla tutti e sette i punti attentamente:

    • Il cavo della batteria

    • Il cavo della ventola

    • Il cavo della scheda audio

    • Il cavo della scheda USB-C

    • I cavi della barra dell’antenna

    • Il cavo del trackpad

    • I cavi della cassa sinistra e del microfono

Conclusione

Confronta la parte di ricambio con il pezzo originale: potresti aver bisogno di trasferire componenti rimasti o rimuovere supporti adesivi dal nuovo pezzo prima di montarlo.

Per riassemblare il tuo dispositivo, segui i passi qui sopra in ordine inverso.

Porta i tuoi rifiuti elettronici in un riciclatore certificato R2 oppure e-Stewards
