Sostituzione schermo iPad Air 3

Scritto Da: Robert Boyd

Commenti: 40

Difficoltà

Moderato

Passi

Tempo Necessario

1 - 3 ore

Introduzione

Segui questa guida per rimuovere o sostituire lo schermo di un iPad Air 3, sia per il modello WiFi, che per quello cellulare.

Il sensore del Touch ID del tasto Home è associato alla scheda madre. Per mantenere la funzione Touch ID, dovrai trasferire il tasto Home originale sul nuovo gruppo dello schermo.

Alcune immagini in questa guida sono di un modello diverso e potrebbero mostrare alcune leggere differenze visive, ma non influiscono sulla procedura della guida.

Strumenti

Ricambi

Passo 1

Un tenace adesivo tiene il display ancorato alla sua posizione. Per staccarlo, per rpima cosa dovrai scaldare e ammorbidire la colla utilizzando un iOpener, un asciugacapelli o una pistola termica.
Potresti dover riapplicare il calore ripetutamente durante questa fase per non lasciare che la colla si raffreddi e si indurisca.
Prepara un iOpener e posizionalo sul lato inferiore dello schermo dell'iPad per circa due minuti.

Passo 2

Se lo schermo del tuo iPad è veramente a pezzi, munisciti di protezioni per gli occhi e la pelle. Rivesti lo schermo con uno strato di nastro da pacchi trasparente per trattenere le schegge e fai aderire la ventosa. In alternativa, usa un pezzo di nastro da lavoro tenace (tipo nastro americano) e piegalo per formare una maniglia.
Disponi una ventosa vicino al tasto Home dell'iPad e premila in modo da farla aderire bene.
Per ottener il migliore effetto leva, disponi la ventosa il più vicino possibile al bordo dello schermo ma senza oltrepassare il bordo dello schermo.
Se desideri utilizzare l'Anti-Clamp, uno strumento che abbiamo progettato per facilitare la procedura di apertura, segui questa guida.
Tira con decisione la ventosa per creare una piccola fessura tra il pannello anteriore e il case posteriore.
Non tirare troppo forte perché potresti mandare in pezzi il vetro. Se necessario, applica altro calore per ammorbidire ancora la colla.
Una volta che hai ottenuto una fessura sufficiente, inserisci un plettro di apertura nella fessura stessa.

i used a proper suction tile puller (small one from DIY store used to hold bathroom tiles) to lift the screen off after heating around the edge using a heat gun. Be careful - It didn't damage anything. The tiny suction things that come with those iPhone kits are not strong enough for this. The one in picture might be good, but looks similar to the kits ones that have key ring.

Robert Lord -

The suction cup that comes with the iPad battery replacement is plenty large enough and strong enough.

CAUTION, do not push the picks in more than a the width of the replacement screen adhesive strips. You will damage the $200 screen, maybe break the glass. The screen is multiple layers and the picks can get in-between the layers if you push too far in. I got into trouble at the lower left corner. After getting the screen loose, I found that I only need a 2-3 millimeters on the sides and bottom, and four or five millimeters in the corners.

Gene Torrey -

Passo 3

Fai scorrere il plettro sotto il bordo dello schermo verso l'angolo in basso a sinistra per tagliare l'adesivo.
Lascia il plettro in questa posizione per il momento, per evitare che l'adesivo si reincolli.

Be super carful at the sides! If you insert your pick more than ~2mm, you will separate your display and front glass.

voidfish - 30/11/20

Passo 4

Scalda il bordo sinistro dell'iPad per circa due minuti, o finché non è lievemente troppo caldo per essere toccato.
Se necessario scalda di nuovo il tuo iOpener. Stai attento a non surriscaldare il tuo iOpener o potrebbe scoppiare.
Infila un secondo plettro sotto l'angolo in basso a sinistra dell'iPad.
Fai scorrere questo plettro sotto il bordo sinistro dello schermo per tagliare l'adesivo.
Lascia il plettro vicino all'angolo in alto a sinistra dell'iPad per evitare che l'adesivo si reincolli.

Passo 5

Scalda il bordo superiore dell'iPad per circa due minuti, o finché non è lievemente troppo caldo per essere toccato.

Passo 6

Infila un terzo plettro sotto l'angolo in alto a sinistra dell'iPad.
Fai scorrere questo plettro sotto il bordo superiore fino all'angolo in alto a destra dell'iPad per tagliare l'adesivo.
La fotocamera frontale è posizionata al centro del bordo superiore dell'iPad e può essere danneggiata se infili troppo a fondo il plettro. Infila solo la punta del plettro quando passi vicino alla camera.

Passo 7

Scalda il bordo destro dell'iPad per circa due minuti, o finché non è lievemente troppo caldo per essere toccato.
Infila un quarto plettro sotto l'angolo in lato a destra dell'iPad.
Fai scorrere il plettro sotto il bordo verso l'angolo in basso a destra per tagliare l'adesivo.
Fai scorrere il plettro attorno all'angolo in basso a destra (fermandoti per riscaldarlo se necessario) e taglia l'adesivo rimasto sotto il bordo inferiore, ma fermati prima del tasto Home.

We must be very careful when we are prying left and right size bezel to peel off the screen as there very little gap between edges and LCD. Slightly inside push can crack LCD. We need to pay full care and raising edges very very slowly.

iRepairMan - 25/03/20

Passo 8

Infila un quinto plettro sotto il bordo superiore accanto (non sopra) alla fotocamera frontale.
Fai leva delicatamente con il plettro per separare lo schermo dall'iPad.
Non cercare ancora di rimuovere completamente lo schermo! È ancora collegato alla scheda madre.
Se necessario, scalda e/o taglia l'adesivo che tiene ancora fermo lo schermo, se ne è rimasto.

Be very gentle when twisting. My screen broke in this step. I would not twist it but try to remove glue further as there is a aluminium support of the screen in the wide area beneath the light sensors and there is glue on that also preventing in easy lifting the screen. Just be careful not to damage the light sensors and camera.

agrior -

Passo 9

Solleva lo schermo dal suo bordo superiore e fallo scorrere verso l'alto dell'iPad (verso la fotocamera frontale e la presa jack) fino a rivelare la vite in basso che tiene fermo il connettore della batteria.
Non piegare lo schermo più di 70° o potresti danneggiare i cavi a nastro che lo collegano.

How do you go about getting to this battery connector as it is covered by a large metal shield above the logic board, if you do not disconnect the battery you risk frying the back light.

Ayden McCormack - 28/10/19

The metal shield is not relevant for this. You can leave it in place or remove it if it comes of. Once the screw of the plate is removed you will be able to lift the print a little bit and put someting between the battery connector and the board connector. The connector is beneath the print. Look further on to see a deck card is used for this.

agrior -

Passo 10

Svita la vite a croce Phillips da 1,9 mm che tiene fermo il connettore della batteria.
Durante questa riparazione, tieni traccia di ogni vite e assicurati di riavvitarla esattamente nel suo foro per evitare di danneggiare il tuo dispositivo.

What size Phillips bit?

Josh Heilik -

In this whole guide I used 00 and 000.

agrior -

Passo 11

Queste foto mostrano com'è il connettore della batteria sotto la scheda madre. Utilizza queste foto come referenza quando in sicurezza scollegherai la batteria.
Nota che il connettore della batteria ha delle molle a sbalzo sulla scheda madre che si schiacciano sui contatti della batteria. Siccome sia la scheda madre sia la batteria sono incollate, avrai bisogno di far scorrere qualcosa di sottile e flessibile sotto i punti di contatto per scollegare la batteria

This picture looks nothing like my A2152 battery connector. I can’t really tell what is happening here.

todd sorel -

Passo 12

Stai attento quando isoli la batteria utilizzando un blocca batteria. I contatti della batteria si piegano o rompono facilmente, provocando danni irreversibili.
Per scollegare la batteria, infila un dente del blocca batteria o la punta di un plettro di apertura sotto il connettore della batteria per assicurarti che non faccia contatto.
Non spingere con eccessiva forza il blocca batteria sotto il connettore. Se hai problemi nell'inserire il blocca batteria sotto la scheda madre, puoi provare anche a scollegare la batteria utilizzando una carta da gioco.
Il blocca batteria o la carta da gioco dovrebbero idealmente scorrere sotto la scheda madre senza incontrare alcun ostacolo.
Lascia il blocca batteria al suo posto mentre lavori.

I found it very hard to fit something under the battery power connector. I did not have a battery blocker, so I tried a playing card. I was not able to slide it between the springs. The section of the battery power connector, above the cantilever springs, did not seem to want to give at all, like in the picture above. If other people had success, I would love to hear how.

hdh607 -

I didn’t have success either, but i kept myself grounded, and avoided battery contact as much as possible.

Amber Wooldridge -

I used a playing card cut to shape. I had to make a couple, to try a few times.. It does go in eventually. Not deep, but enough to break connection. You can test by trying to switch on iPad.

Robert Lord -

It took some time but I was able to get it under the back part and slide it forward.

Barbara Nelson - 03/05/22

You must disconnect the battery before plugging the new screen. I think i didn't break the circuit in first attempt and shorted the screen, the result was half of the screen didn't work. I used a playing card. Second attempt was successful with new screen.

Robert Lord -

I believe I have a good solution to this problem. I was dissatisfied with the thickness of the battery blocker, or even a thin guitar pick, for that matter; both required force and I feared bending the springs or leaving the connection intact.

What worked for me was cutting a small strip of non-conductive, static-proof film (the kind that RAM and other sensitive components come in). There was every reason to trust in its non-conductivity but just to be sure, I used a VOM to test; its resistance was out of the VOMs range, meaning that its conductivity was nil. I used a spudger to gently lift the logic board off of the battery contacts and slid the non-conductive strip in between; went without a hitch.

When reassembling, I laid the strip on the battery contacts, laid the logic board on top, installed it, connected the display panel and gently drew the slip out and installed the battery screw. Worked like a charm.

Valdaquende - 09/10/23

These are some extremely misleading set of instructions and picture. Much better if you have the battery discharged, so don't need to worry about blocking the connector. But DO NOT force anything in the through the socket and certainly do not try to bend up the soldered cover, as it appears to be happening in the picture. You will break the connector, most likely resulting in ipad shutting down every 3 minutes from the notorious "thermal sensor missing" panic system crash.

Kostas “Kosprey” - 30/01/24

Passo 13

Solleva lentamente il bordo superiore dello schermo, stando attendo a non strappare i cavi a nastro ancora connessi.
Svita le due viti a croce Phillips da 1,3 mm che tengono ferma la copertura dei connettori dello schermo.
Potresti dover angolare leggermente il cacciavite per non forzare i cavi.
Rimuovi la staffa di copertura dei connettori dello schermo.

Here it is very precocious steps to do. Flx cables to connectors are small in size and we cannot lift the display vertically. Therefore, we may struggle to unscrew the metal shield. We need to use smaller size of philip screw driver or place vertically the display to create enough gap between philip screw driver and the cover bracket. Similarly, when we are replacing new display we need to be carefully connect four flex cable with connectors with logic board.

iRepairMan - 25/03/20

agree, with re-assembly very tiny screws and awkward positioning, the back two cables pop off if not careful.

Tom McGrath - 10/10/20

I did this step using just the tip of the PH000 screwdriver, it made it much easier to get my hands into the small space, the replacement screen from ifixit had tighter cables that I was not comfortable stretching out to go to a 90* angle to screw back on. Make sure your tip is magnetized for best results :)!

Amber Wooldridge -

Meaning no disrespect for this excellent guide, I found this photo to be a bit misleading; at least in my case. It clearly shows about 90˚ between the case and the display. I tested the limits with the one I was repairing and could find no way to raise the display far enough to clear a screwdriver without jeopardizing the cables. I resorted to the same solution that Amber Wooldridge discovered; using a PH000 bit and hand-tightening. I had a tiny needle-nosed plier that I used to tighten them a bit (but very gently).

Valdaquende -

Passo 14

Usa uno spudger per scollegare i due connettori visibili facendo leva delicatamente e sollevandoli dalle loro prese.
Per ricollegare i connettori a pressione come questo, allinea attentamente e premi su un lato finché non scatta al suo posto, quindi ripeti per l'altro lato. Non premere nel centro. Se il connettore non è allineato correttamente, i contatti si possono piegare, causando danni permanenti.

Passo 15

Sotto i due connettori scollegati, troverai altri due connettori del cavo dello schermo.
Usa il tuo spudger per fare leva e scollegarli.

I went to replace the LCD assembly on an ipad Air 3, and one of the flex cables on the new LCD assembly broke in half. The flex cables on the old assembly work well and are intact. Is it possible to transfer the old flex cable(s) to the new assembly, or can I solder the broken pieces of the new flex cable together? I have also contacted the part supplier about this and am awaiting a response.

Krella -

Passo 16

Rimuovi il gruppo dello schermo.
Durante il rimontaggio, prima di installare lo schermo, rimuovi tutto l'adesivo rimasto sull'iPad e pulisici le aree dove era presente con dell'alcol isopropilico (>90%) e un panno senza lanugine. Questo ti aiuta nella preparazione del nuovo adesivo e ti assicura che faccia una buona presa.
Se vuoi reinstallare lo schermo originale, rimuovi tutto l'adesivo rimasto sullo schermo e puliscilo con dell'alcool isopropilico.
Prova la funzionalità del tuo iPad e installa delle strisce adesive pretagliate sul retro dello schermo seguendo la nostra guida all'applicazione dell'adesivo prima di richiuderlo.

Definitely test your iPad’s functions before sealing it up. I needed to reopen the display to reconnect the display connectors in order to have the display functioning properly. As a result, the adhesive strips did not work as well and I needed to tape some of the edges closed with a small section of strong clear packing tape.

hdh607 -

I stuck the adhesive to the chassis first. That was messy because the plastic that covers the adhesive seems to be for screen side first. So you end up exposing both sides and those collect dust. I now realise you're supposed to put the adhesive on screen first. Not sure if it would have made much difference in the outcome (mine screen is not stuck in some places).

Robert Lord -

I found this out too. I had two sealing kits and they were both meant to be fixed on the screen first. I did not managed to get the screen to stick with the body as well. Now used some B6000 glue in addition.

agrior -

Passo 17

Usa il tuo iOpener o un asciugacapelli per circa un minuto per scaldare la zona del tasto Home per ammorbidire l'adesivo che tiene fermi i componenti del tasto Home.

Passo 18

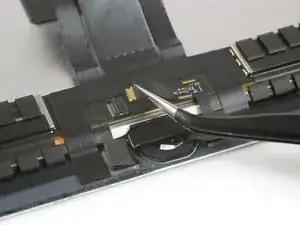

Usa un paio di pinzette per rimuovere il nastro che copre il connettore ZIF sopra il tasto Home.
Usa la punta di uno spudger, uno strumento di apertura, o un unghia per ruotare verso l'alto la piccola aletta di bloccaggio incernierata sul connettore ZIF del cavo del tasto Home.

Passo 19

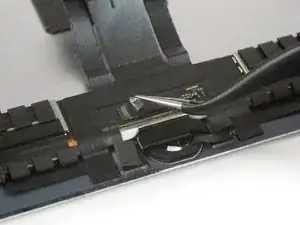

Usa un paio di pinzette per sfilare il cavo a nastro del connettore ZIF del tasto Home.
Separa attentamente il cavo a nastro dalla copertura del tasto Home e piegalo leggermente verso l'alto.
Se necessario, scalda ulteriormente per ammorbidire l'adesivo sotto il cavo a nastro e facilitarne la separazione in sicurezza. Il cavo è molto delicato. Se viene danneggiato, o se il tasto Home deve essere sostituito, il Touch ID non funzionerà più.

Passo 20

Rimuovi delicatamente la staffa del tasto Home infilando il gancio di un spudger halberd o la parte piatta di un normale spudger sotto la staffa stessa e facendo leva delicatamente verso il bordo inferiore dell'iPad.
La colla calda e sciolta che tiene ferma questa staffa può essere resistente. Scaldala per facilitare la rimozione e/o infila molto attentamente la lama di un rasoio sotto la staffa per separarla.

Passo 21

Solleva la staffa del tasto Home iniziando dal lato sinistro.
Tirala attentamente verso l'alto, verso lo schermo, assicurandoti di non danneggiare il cavo a nastro del tasto Home.
Durante il rimontaggio, dopo aver installato il tasto Home, dovrai reincollare questa staffa per fissarla.
Gratta via quanto più adesivo puoi, quindi puliscilo con dell'acetone o dell'alcool isopropilico ad alta concentrazione (>90%).
Fissa la staffa con della colla resistente, della super colla, o del nastro biadesivo resistente. Assicurati che la staffa sia allineata correttamente prima di lasciar far presa all'adesivo, o il tasto Home non si premerà.
Potrebbe essere necessario usare dei morsetti per lo schermo per tenere ferma la staffa del tasto Home mentre l'adesivo fa presa.

You cannot use Tesa or double side tape under bracket. There is some greater technique or material we need to use. I tried super glue even, though, I really not work what original clicking sounds. It happens almost all digital home button related all iPad. We need to strive to find its accurate solution.

iRepairMan - 25/03/20

Tesa tape works fine!

DarrenG - 15/02/21

What width/size Tesa tape (mm) do we require?

Robert Lord -

I ordered tesla tape without noticing the width and ended up with 2mm tape. I used three strips of it for this step, so 6mm would be perfect for the home button bracket. Having said that, the 2mm size is probably better if you need it for attaching the display, but I never needed it for that because I loved how the pre-cut adhesive strips in step 16 worked really well.

hdh607 -

Passo 22

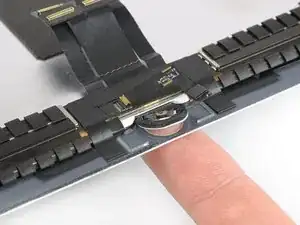

Usa la punta di un dito per premere il tasto Home e spingerlo delicatamente attraverso il lato anteriore dello schermo.
Rimuovi il tasto Home.
Se il tuo schermo era crepato, stai molto attento a rimuovere qualsiasi scheggia di vetro dal tasto Home prima di trasferirlo.
Durante il rimontaggio, trasferisci la guarnizione del tasto Home sul nuovo schermo o gruppo del tasto Home.
Se possibile, accendi il tuo iPad e prova la tua riparazione prima di applicare del nuovo adesivo e richiuderlo.

When we lift home button at very last stage, there is also ring/round plastic bracket that we need to peel off and re-attached to home button when transferring to the new display.

iRepairMan - 25/03/20

Do you glue the plastic ring on both sides , So is it glued to the lcd but also to the home button ?

Hugo Lambrechtsen - 03/07/20

Thanks for the tutorial, but it ends way to soon. The instructions on installing the new home button are vague, and there is nothing about when to remove the battery blocker or what adhesive is acceptable to use to reattach the screen. Would be great to see this tutorial cover everything from start to finish.

Thomas - 09/11/20

The responsive click is present, but does not have any function on the screen. Is there any correlation between the click and functionality, or did I maybe destroy the cable ?

Arved - 11/11/20

If it physically clicks but does not invoke any action then maybe the cable does not sit properly inside the ZIF-connector or the cable might be damaged. Try to re-connect and make sure it’s in the ZIF-connector all the way.

Tobias Isakeit - 15/12/20

I'v transferred a home button to a new screen and stuck it down with b-7000 adhesive. When I go to test and put the screen in place, I push the button but it seems to not stay stuck to the new screen. What should I do? I also have a white plastic ring that was part of the button. Should I have left it on there or remove it?

Mikey Blackstone -

I changed the LCD but now its completely dim.

What might be the cause?

choklet josi -

Either the cable is not installed correctly or You have blown the backlit ic. You will have to send it for micro soldering to replace the chip. Always make sure you disconnect the battery before any repair is performed.

Cellairis -

Passo 23

Resta solo lo schermo.

When replacing the screen; the adhesive that came with the new screen is not that great or maybe i'm doing something wrong with it. The first time i used it, i heat gunned the edge, and parts of the screen still wouldn't stick. So i used a second set, and tried not to touch the adhesive, i used tweezers alot. It was a bit better second time, but, the case we have wraps around the edge of screen, and is basically holding giving extra confidence to hold screen on.

Robert Lord -

Conclusione

Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla nuova parte prima di installarla.

Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
