Come Installare un Decoder Digitale Terrestre DTV con Antenna

Metti il decoder accanto al televisore, dove c’è spazio. La scatola del convertitore deve essere vicino alla televisione a cui va collegata con i cavi in dotazione. Nel kit ci sarà anche un telecomando, quindi il box non dovrà essere coperto da un oggetto che ne blocchi il segnale. Inoltre, la scatola del convertitore deve essere alimentata da corrente elettrica, per cui dovrà essere vicina a una presa di corrente o a una ciabatta.

• Leggi le etichette delle connessioni poste sul retro del box, così saprai dove collegare la TV e l’antenna.

Spegni la TV e gli altri dispositivi collegati. Se utilizzi una ciabatta, spegni anche quella.

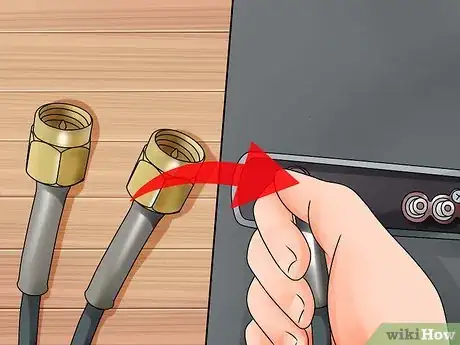

Collega la scatola del convertitore a un'antenna con un cavo coassiale RF. Se hai un'antenna più vecchia che non si collega direttamente a un connettore coassiale RF, leggi la sezione per i vecchi televisori nella parte inferiore della sezione Passaggi. Può essere utilizzata qualsiasi antenna portatile, ma per una ricezione ottimale è consigliabile usare un'antenna progettata per raccogliere segnali DTV. Sono prontamente disponibili in commercio delle antenne economiche a "orecchie di coniglio", ma anche antenne esterne e a parete più potenti.

• Quando utilizzi un'antenna a orecchie di coniglio, mettila vicino alla televisione. Collega un'estremità di un cavo (coassiale) RF al connettore ANTENNA RF IN della scatola del convertitore. Collega l'altra estremità del cavo al connettore TO TV posto sul decoder. Può essere più conveniente collegare prima il cavo coassiale RF all'antenna, oppure il cavo coassiale RF può essere già collegato all'antenna se era stato precedentemente collegato direttamente al televisore. L'antenna può anche avere un cavo CABLE IN che sembra il connettore TO TV; assicurati di non collegare la TV a questo connettore. Se l'antenna è alimentata, collega l'adattatore di alimentazione incluso, ma lascia l'antenna spenta fino a quando tutti gli altri componenti non saranno collegati.
• Se stai utilizzando un'antenna esterna o strutturata diversamente, montala e collegala a un oggetto posto in sicurezza. Se l'antenna è esterna, il cavo coassiale RF che collega l'antenna al televisore dovrà passare attraverso la tua casa, solitamente tramite un foro che sarà stato praticato nella parete. Collega il cavo coassiale RF all'antenna e l'altra estremità del cavo al connettore ANTENNA RF IN posto sul decoder. Se l'antenna è alimentata, un segmento di cavo in dotazione con l'antenna dovrà essere installato tra la scatola del convertitore e l'antenna lungo lo stesso cavo coassiale RF che collega il decoder all'antenna. Questo tratto di cavo sarà collegato direttamente al connettore ANTENNA RF IN del decoder, e il cavo coassiale RF che corre verso l'antenna esterna sarà collegato all’altra estremità del segmento alimentato. Quest’ultimo andrà collegato a un adattatore da inserire in una presa a muro.

Collega il decoder alla televisione. Secondo i cavi in dotazione, la struttura della scatola del convertitore e il design del televisore, ci possono essere diversi modi per collegare il decoder al televisore. La maggior parte di questi box ha un connettore per un cavo coassiale RF e diverse connessioni per cavi composite. Se hai una TV più vecchia che non si connette direttamente a un cavo coassiale RF o ai cavi composite, leggi la sezione per i vecchi televisori nella parte inferiore della sezione Passaggi. I cavi composite sono costituiti da un cavo video giallo e due cavi audio. Il cavo audio per l’altoparlante destro è rosso, il cavo per quello sinistro è bianco.

• Il modo più comune è collegare il box del decoder e la televisione con un cavo coassiale RF. Questo tipo di cavo deve essere fornito con la scatola del convertitore. Ti basterà collegare un'estremità del cavo coassiale RF al connettore RF TV OUT posto sul decoder e poi collegare l'altra estremità del cavo RF al connettore simile del cavo che si trova sul televisore. Questo connettore sul televisore dovrebbe essere etichettato come VHF/UHF.
• In alternativa, il convertitore può anche essere collegato al televisore con un cavo video composite e due cavi audio, anziché con il singolo cavo coassiale RF, sempre che questi connettori siano presenti sul tuo apparecchio (la scatola del convertitore deve essere collegata a un'antenna con un cavo coassiale RF). Questa opzione è particolarmente utile se collegherai un sistema audio a parte o degli altoparlanti stereo autoalimentati, visto che il segnale video e quello audio passano attraverso cavi separati. I connettori del cavo video composite sul decoder e sul televisore saranno gialli, mentre i connettori audio composite saranno rossi e bianchi. Il cavo rosso è per l’uscita destra, quello bianco è per l’uscita sinistra. Collega il cavo audio e video al decoder, poi inserisci il cavo video con la punta gialla nel connettore VIDEO IN giallo sul televisore. Successivamente, collega il cavo audio con la punta rossa al connettore AUDIO IN RIGHT rosso sul televisore e collega il cavo audio con punta bianca al connettore AUDIO IN LEFT.

Attacca il decoder. La scatola può essere fornita con un adattatore di alimentazione o può avere un cavo di alimentazione permanente, standard. Se c’è un adattatore di alimentazione, inseriscilo semplicemente in una presa a muro o in una ciabatta e metti l'adattatore di corrente nel decoder. Se stai usando una ciabatta, collega il box del convertitore alla ciabatta spenta, poi accendila.

Metti le batterie nel telecomando del decoder. Le batterie per il telecomando potrebbero essere fornite con la scatola del convertitore.

Familiarizza con il telecomando. Esso controlla molte funzioni della TV e del decoder. Se il telecomando incluso è universale e programmabile, sarai in grado di controllare tutte le funzioni della TV dopo che sarà stato impostato manualmente.

Accendi il televisore e impostalo sul canale 3 o 4. Questo non si riesce a fare con il telecomando del decoder, ma con quello della TV o accendendo il televisore manualmente (a meno che il telecomando non possa venire programmato per essere utilizzato in particolare per la TV). Il convertitore manderà immagini sullo schermo solo quando il televisore sarà impostato su uno di questi canali. Il decoder deve essere impostato sul canale 3 o 4, a qualunque a canale corrisponda. Questo può essere fatto manualmente mediante un interruttore sul decoder o usando il menu che compare sullo schermo (vedi punto successivo).

Accendi il decoder con il suo telecomando o premendo il pulsante di alimentazione presente sulla scatola.

• Se il convertitore può essere impostato sul canale 3 o 4 utilizzando il menu che compare sullo schermo, impostalo sul canale desiderato, se necessario.

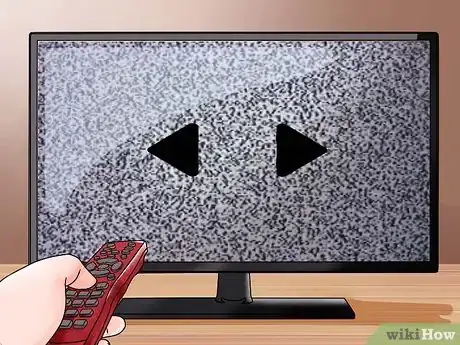

Effettua la scansione dei canali. Vai sul menu che compare a schermo per consentire al decoder di eseguire automaticamente la scansione dei canali. La scansione automatica troverà i canali disponibili, escludendo tutti gli altri. Se non ricevi molti canali potrebbe essere necessaria un’antenna migliore, oppure dovresti posizionare l'antenna in un'area diversa.

• Se sai che dovresti poter ricevere alcuni canali che però non sono stati memorizzati durante la scansione automatica, puoi sempre aggiungerli utilizzando il menu presente sullo schermo, regolando l'antenna fino a quando non li trovi.
• Una scansione aggiuntiva può essere effettuata in qualsiasi momento anche utilizzando il menu sullo schermo per cercare e aggiungere i canali che non sono stati rilevati e memorizzati durante la scansione iniziale.
• I canali indesiderati che vengono ricevuti e che sono stati aggiunti alla lista dei canali possono essere rimossi usando il menu presente sullo schermo, utilizzando la funzione "Modifica canali" o un'altra simile.

Verifica la forza del segnale e la ricezione. Una cattiva ricezione tramite decoder avrà un aspetto "quadrettato" o a "blocchi". Potresti dover regolare l'antenna o metterla in una posizione diversa. Una cattiva ricezione può presentarsi sullo schermo del televisore anche con un messaggio quale "NESSUN SEGNALE" o "NESSUNA PROGRAMMAZIONE", ma questo può anche indicare che non c'è nessun canale da ricevere. Per controllare la potenza del segnale di un determinato canale in tempo reale, utilizza l'opzione "Potenza del segnale" o simile utilizzando il telecomando. Regola l'antenna mentre usi l'opzione "Potenza del segnale" per vedere quale disposizione o posizione dell'antenna fornisce la migliore immagine. Se utilizzi un'antenna posizionata lontana dalla TV, ad esempio sul tetto, una persona può monitorare l'indicatore di potenza del segnale sulla TV, mentre l'altra muove o regola l'antenna.

Imposta il formato "Aspect ratio" desiderato dell’immagine. Il decoder inizialmente può mostrare le immagini televisive con le proporzioni progettate per il widescreen HDTV. Saranno disponibili diverse dimensioni o proporzioni delle immagini viste sulla TV a seconda del canale e/o dello spettacolo specifico, e le proporzioni potranno essere regolate tramite il menu del decoder perché ricalchino lo standard 4:3 degli schermi televisivi analogici.

• Gli spettacoli che vengono mostrati in formato widescreen possono riempire lo schermo, i lati sinistro e destro, ma non la parte superiore e inferiore del televisore. Anche se un po’ della zona superiore e inferiore dello schermo non viene utilizzata, questo è comunque un formato accettabile, perché si può vedere sullo schermo gran parte dell'immagine originale del film.
  • Per visualizzare gli spettacoli in formato widescreen (che riempie lo schermo sui lati destro e sinistro), scegli "Letterbox" o l'opzione di proporzioni equivalenti. Anche l'opzione "Auto" può ottenere lo stesso risultato.
• Alcuni spettacoli verranno mostrati nel formato 4:3, che riempirà completamente lo schermo. Gli spettacoli mostrati in questo formato devono riempire completamente lo schermo TV indipendentemente dalle proporzioni che sono state scelte.
• Alcuni spettacoli riempiranno solo metà dello schermo (ci saranno aree inutilizzate a sinistra e a destra, così come nella parte superiore e inferiore). Queste trasmissioni possono essere visualizzate in formato 4:3 rimpicciolito o widescreen rimpicciolito. Questi spettacoli dovranno essere ritagliati per riempire correttamente lo schermo.
  • Per assicurarti che l’immagine riempia sempre lo schermo del televisore abbastanza bene per tutti i canali, regola le proporzioni di "ritaglio" utilizzando il menu presente sullo schermo.
