Sostituzione batteria MacBook Pro 13" Touch Bar fine 2016

Accendi il tuo Mac e apri Terminal.

Copia e incolla il seguente comando (oppure digitalo esattamente) in Terminal:

sudo nvram AutoBoot=%00

Premi [return]. Se richiesta, inserisci la tua password di amministratore e premi di nuovo [return]. Nota: il tuo tasto return può essere etichettato anche come ⏎ o "enter."

sudo nvram AutoBoot=%03

Usa un cacciavite pentalobe P5 per rimuovere le sei viti di fissaggio del case inferiore:

Due viti da 6,2 mm

Quattro viti da 3,4 mm

Applica una ventosa al case inferiore vicino all'area centrale-anteriore del MacBook Pro.

Tira la ventosa quanto basta per creare una lieve fessura tra il case inferiore e lo chassis.

Inserisci un angolo del plettro di apertura nello spazio tra la cover inferiore e lo chassis.

Fai scorrere il plettro di apertura attorno all'angolo più vicino e fino a metà circa del lato del case.

Ripeti il passo precedente dal lato opposto, facendo scorrere il tuo plettro di apertura sotto la cover inferiore e salendo lungo il lato per liberare la seconda clip.

Inserisci il tuo plettro di apertura ancora una volta sotto il bordo anteriore del case inferiore, vicino a uno degli alloggiamenti delle viti più vicine al centro.

Ruota con una certa forza il plettro per liberare la terza clip che fissa la cover inferiore allo chassis.

Ripeti questa procedura vicino all'altro alloggiamento delle viti più vicine al centro per sganciare la quarta clip.

Tira il case inferiore con decisione verso la parte anteriore del MacBook (per allontanarlo dalla zona delle cerniere) per separare le ultime clip che fissano il case stesso.

Tira prima da un angolo e poi dall'altro.

Rimuovi il case inferiore.

Metti in posizione e allinea le clip scorrevoli vicino alla cerniera del display. Premi verso il basso e fai scorrere verso la cerniera la cover; lo scorrimento dovrebbe interrompersi quando le clip si sono agganciate.

Quando le clip scorrevoli sono perfettamente agganciate e il case inferiore appare ben allineato, premi con decisione sul case inferiore per agganciare le quattro clip nascoste sottostanti. Dovresti percepire al tatto e sentire lo scatto di queste clip.

Stacca con cautela l'ampio pezzo di nastro adesivo che copre il connettore della batteria, sul bordo della scheda logica più vicino alla batteria stessa.

Rimuovi il nastro adesivo.

Stacca delicatamente il piccolo pezzo di nastro adesivo che copre il connettore del cavo dati della scheda batteria.

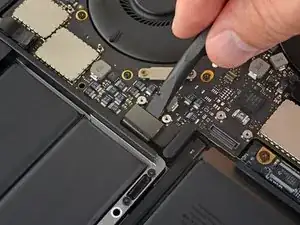

Usa la punta di spudger per sbloccare, sollevandola, la piccola aletta di bloccaggio nera che trattiene il cavo nel suo connettore.

Scollega il cavo dati della scheda batteria facendolo scorrere fuori dal suo zoccolo.

Fai scorrere il cavo parallelamente alla scheda logica, nella direzione del cavo stesso.

Piega da una parte, in modo che non interferisca, il cavo dati della scheda batteria.

Usa un cacciavite Torx T5 per rimuovere la vite a testa larga da 3,7 mm che tiene bloccato il connettore dell'alimentazione della batteria.

Usa uno spudger per sollevare con delicatezza il connettore dell'alimentazione della batteria, scollegando quindi la batteria stessa.

Solleva il connettore quanto basta perché resti separato dal suo zoccolo. Se dovesse fare contatto accidentalmente nel corso della tua riparazione, il tuo MacBook Pro si potrebbe danneggiare.

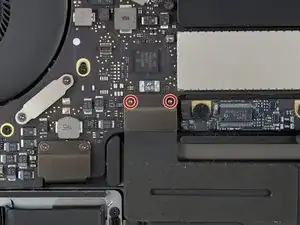

Usa un cacciavite Torx T3 per rimuovere le due viti da 1,8 mm che fissano la staffa del connettore del cavo del trackpad.

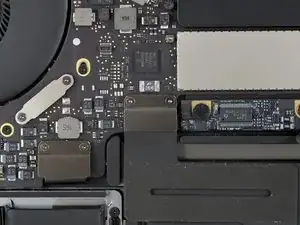

Rimuovi la staffa del connettore del cavo del trackpad con un paio di pinzette.

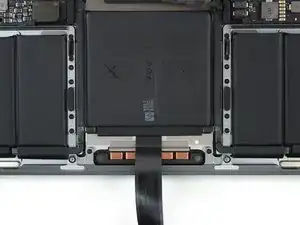

Usa uno spudger per scollegare il cavo a nastro del trackpad sollevando delicatamente il suo connettore dalla scheda madre.

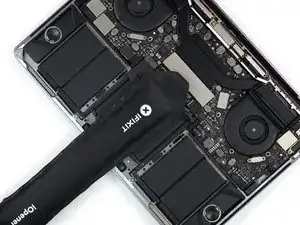

Prepara un iOpener e posizionalo sopra il cavo a nastro del trackpad per circa un minuto, in modo da ammorbidire l'adesivo che fissa il cavo a nastro del trackpad alla parte superiore della batteria.

Se non hai un iOpener, usa invece un asciugacapelli per riscaldare il cavo. Il cavo dovrebbe essere caldo, ma non troppo caldo per essere toccato. Fa' attenzione a non surriscaldare la batteria.

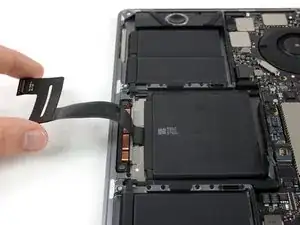

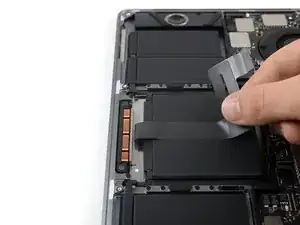

Stacca con cura il cavo a nastro del trackpad dalla batteria e spingilo via.

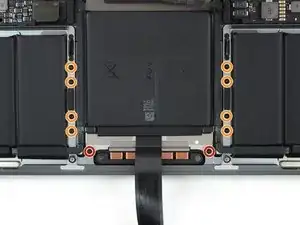

Usa un cacciavite Torx T5 per rimuovere le dieci viti che fissano il gruppo del trackpad:

Due viti da 4,3 mm

Otto viti da 5,8 mm

Apri leggermente il display per accedere al trackpad.

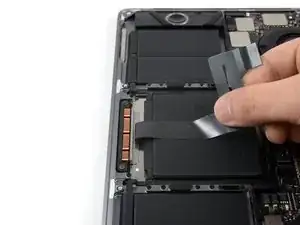

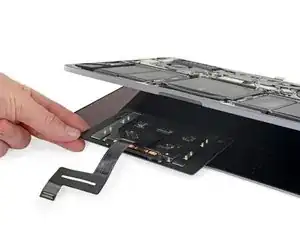

Fai passare con cura il cavo a nastro del trackpad attraverso il foro nel telaio del MacBook Pro.

Rimuovi il gruppo del trackpad.

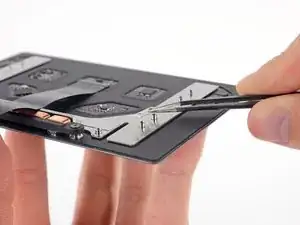

Assicurati di non perdere le sei piccole rondelle (due circolari e quattro rettangolari) appoggiate sul lato inferiore del trackpad.

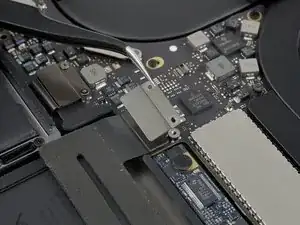

Usa un cacciavite Torx T3 per rimuovere le due viti da 1,9 mm dalla staffa del connettore della tastiera.

Rimuovi la staffa del connettore della tastiera.

Usa uno spudger per scollegare il connettore della tastiera facendo leva e sollevandolo dalla scheda logica.

Rimuovi le due viti Torx T3 da 2,9mm che assicurano la protezione in alluminio sopra al cavo principale dello schermo.

Rimuovi la protezione in alluminio.

Rimuovi le due viti Torx T3 da 1,7 mm che fissano la copertura in alluminio sopra il connettore flessibile del cavo del display.

Rimuovi la copertura.

Solleva il cavo flessibile dal suo alloggiamento per scollegarlo dalla scheda del display.

Usa un cacciavite Torx T3:

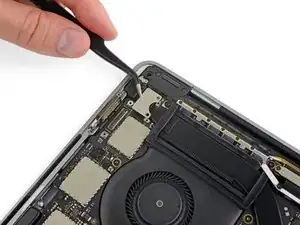

Rimuovi due viti da 1,4 mm dalla staffa del connettore della porta Thunderbolt di sinistra.

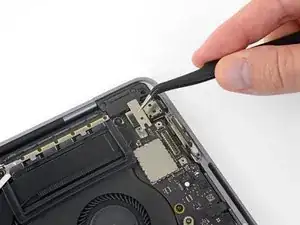

Rimuovi altre due viti da 1,4 mm dalla staffa del connettore della porta Thunderbolt di destra.

Usa uno spudger per scollegare il connettore della porta Thunderbolt sul lato sinistro facendo leva e sollevandolo dalla scheda logica.

Spingi delicatamente il connettore da un lato in modo che non interferisca con la successiva rimozione della scheda logica.

Ripeti l'operazione precedente per il connettore della porta Thunderbolt sul lato destro, facendo leva dal bordo interno; una volta scollegato, spingilo delicatamente da una parte.

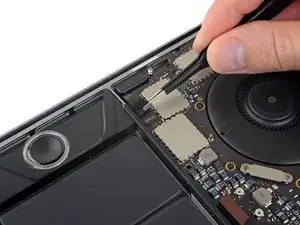

Usa un cacciavite Torx T3 per rimuovere le due viti da 1,9 mm dalla staffa di copertura che fissa il Touch ID e i connettori audio tipo jack da 3,5 mm.

Rimuovi la staffa.

Usa uno spudger per disconnettere il cavo flessibile del jack audio da 3,5 mm sollevandolo dalla scheda logica.

Spingi delicatamente verso l'esterno il cavo flessibile.

Disconnetti il cavo flessibile del Touch ID e del pulsante di accensione facendo leva per sollevarlo dalla scheda logica.

Applica una quantità modesta di calore con un iOpener, una pistola termica o un asciugacapelli per ammorbidire l'adesivo sotto il cavo flessibile del Touch ID e dell'accensione.

Fai scorrere con cautela un plettro di apertura sotto il cavo flessibile per separarlo dalla scheda logica, quindi spingi delicatamente il cavo verso l'esterno.

Se hai dei problemi, non forzare: applica ancora un po' di calore e prova di nuovo.

Usa un cacciavite Torx T3 per rimuovere la vite da 1,9 mm dalla staffa del connettore del digitizer del Touch Bar.

Rimuovi la staffa.

Usa uno spudger per scollegare il digitizer del Touch Bar facendo leva sul suo connettore per sollevarlo dalla scheda logica.

Usa un cacciavite Torx T3 per rimuovere due viti da 1,9 mm dalla staffa del connettore del display del Touch Bar.

Rimuovi la staffa.

Usa uno spudger per scollegare il connettore del display Touch Bar facendo leva sotto di esso per sollevarlo dalla scheda logica.

Stacca il nastro adesivo che copre lo zoccolo del connettore del microfono.

Apri l'aletta di bloccaggio del connettore ZIF del cavo del microfono sollevandola dalla scheda logica.

Disconnetti il cavo del microfono tirandolo all'indietro (allontanandolo dalla ventola) finché non scorre fuori dal suo zoccolo.

Se possibile, non tirare sul cavo ma sul nastro attaccato al cavo stesso.

Stacca il nastro che copre il connettore del tweeter del lato sinistro.

Fai scattare in posizione aperta l'aletta di bloccaggio del connettore ZIF del tweeter del lato sinistro sollevandola dalla scheda logica.

Disconnetti il cavo tirandolo verso il tweeter finché non scorre fuori dal suo zoccolo.

Se possibile, tira sul nastro attaccato al cavo invece che sul cavo stesso.

Stacca il nastro che copre lo zoccolo dell'altoparlante principale di sinistra.

Fai scattare in posizione aperta l'aletta di bloccaggio del connettore ZIF dell'altoparlante principale di sinistra sollevandola dalla scheda logica.

Disconnetti il cavo dell'altoparlante principale di sinistra tirandolo verso il tweeter finché non si libera dal suo zoccolo.

Vedi di tirare sul nastro attaccato al cavo e non sul cavo stesso.

Ripeti i sei passi precedenti per scollegare il tweeter e l'altoparlante principale del lato destro.

Inizia staccando il nastro adesivo che copre il connettore del tweeter.

Fai scattare in posizione aperta l'aletta di bloccaggio del connettore ZIF del tweeter del lato destro sollevandola dalla scheda logica.

Disconnetti il cavo tirandolo verso il tweeter finché non scorre fuori dal suo zoccolo.

Ricordati, se possibile, di tirare sul nastro e non sul cavo.

Stacca il cavo che copre il connettore dell'altoparlante principale di destra.

Fai scattare in posizione aperta l'aletta di bloccaggio del connettore ZIF dell'altoparlante principale di destra sollevandola dalla scheda logica.

Disconnetti il cavo dell'altoparlante principale di destra tirandolo verso il tweeter finché non si libera dal suo zoccolo.

Disconnetti il primo cavo di antenna sollevandolo dal suo zoccolo.

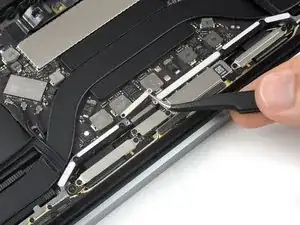

Fai scorrere con cautela delle pinzette o l'estremità piatta di uno spudger sotto il cavo finché non arrivi vicino allo zoccolo e a quel punto tira verso l'alto oppure fai leva per disconnettere il cavo.

Ripeti i passi precedenti per disconnettere i due rimanenti cavi di antenna.

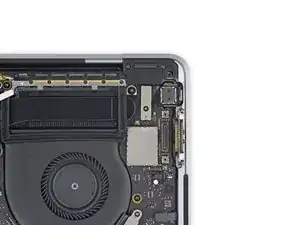

Usa un cacciavite Torx T5 per rimuovere la vite da 2,9 mm che fissa il gruppo antenne.

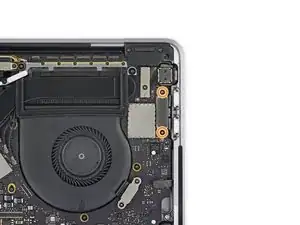

Rimuovi tutte le dieci viti che fissano il gruppo della scheda logica:

Tre viti Torx T3 da 2,5 mm

Cinque viti Torx T5 da 2,9 mm

Due Torx T5 da 3,0 mm

Stacca, ma senza rimuoverle completamente, le due strisce antivibrazione in gomma dall'adesivo che le tiene collegate alle ventole.

Se necessario, applica una modesta quantità di calore con un iOpener, un asciugacapelli o una pistola termica per ammorbidire l'adesivo e rendere più facile staccare le strisce.

Solleva dal lato sinistro il gruppo scheda logica per rimuoverlo.

Controlla l'allineamento dei supporti antivibrazione in gomma e disponili nella giusta posizione.

Fai passare l'insieme del cavo di antenna nella fessura tra la scheda logica e il dissipatore di calore e accertati che sia correttamente allineato nel momento in cui abbassi la scheda per disporla nella sua posizione.

Verifica che non ci siano cavi intrappolati sotto la scheda mentre la installi. Controlla con cura tutte le posizioni indicate.

Usa un cacciavite Torx T5 per rimuovere dalla scheda della batteria le due viti da 3,2 mm.

Per proteggere il tuo display, posiziona un foglio di stagnola tra lo schermo e la tastiera e lascialo in posizione nel corso di tutta la procedura.

Puoi anche usare del nastro o della stagnola per ricoprire l'area sotto il trackpad. In alternativa puoi anche disporre un foglio di carta da cucina sotto la zona del trackpad per assorbire un eventuale eccesso di antiadesivo.

Taglia un pezzo di nastro da pacchi o nastro di carta da pittore e fai scorrere uno dei bordi tra la batteria e l'altoparlante del lato sinistro.

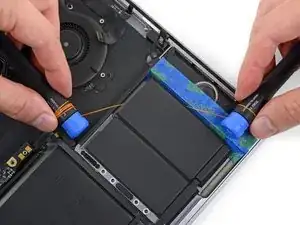

Premi lungo il bordo del nastro con lo spudger per fissare con sicurezza il nastro stesso alla scocca in alluminio del MacBook Pro, isolando così l'altoparlante rispetto alla batteria.

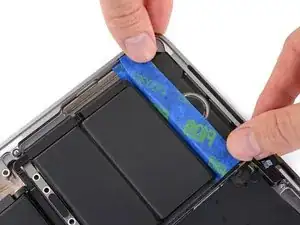

Piega il nastro sopra l'altoparlante e fallo aderire, premendolo poco, perché non interferisca.

Ripeti i due passi precedenti dal lato opposto per isolare anche l'altro altoparlante dalla batteria.

Per controllare il flusso dell'antiadesivo e dirigerlo lontano dall'altoparlante, solleva il bordo destro del MacBook Pro di alcuni centimetri usando un libro o un blocco di espanso.

Ora che il tuo MacBook Pro è preparato l'intervento, è ora che ti prepari tu stesso.

Quando maneggi e applichi l'antiadesivo, indossa occhiali protettivi (sono inclusi nel kit).

Non portare lenti a contatto senza occhiali protettivi.

Nel kit sono compresi anche i guanti protettivi. Se temi l'irritazione della pelle, comincia a indossarli già ora.

Tira via dalla tua bottiglia di antiadesivo il tappo di gomma nera.

Usa delle forbici per tagliare la punta ancora sigillata dell'applicatore.

Usa delle forbici per tagliare la punta ancora sigillata dell'applicatore.

Applica poche gocce di antiadesivo sotto le due celle di destra della batteria, iniziando dal bordo più vicino alla ventola.

Prima di procedere con il passo successivo, lascia passare un paio di minuti per consentire al solvente di penetrare ed indebolire la colla della batteria.

Dopo un paio di minuti, inserisci l'angolo di una scheda di plastica sotto la batteria più a destra, iniziando dal bordo anteriore.

Muovi la scheda da un lato all'altro e falla scorrere interamente sotto la cella della batteria.

Solleva la cella per staccare completamente la colla, ma non cercare di rimuoverla già ora.

Lascia temporaneamente la scheda di plastica sotto la cella per impedire che l'adesivo possa incollarsi nuovamente.

Se hai delle difficoltà a infilare la scheda sotto una qualunque delle celle, prova a far passare un pezzo di filo interdentale o di cavo elettrico sotto la cella della batteria e tiralo da un lato all'altro in modo alternato per staccare la colla.

Ripeti gli ultimi passi per staccare la cella all'estrema sinistra.

Inizia a sollevare il lato sinistro del MacBook Pro per dirigere il flusso di antiadesivo lontano dall'altoparlante.

Applica poche gocce di antiadesivo sotto la cella della batteria all'estrema sinistra e attendi due minuti perché possa penetrare.

Fai scorrere l'angolo di una scheda di plastica sotto la cella della batteria all'estrema sinistra per staccare con cura l'adesivo che la tiene in posizione.

Lascia temporaneamente la scheda di plastica sotto la cella per impedire che possa riattaccarsi mentre continui la procedura.

Ora solleva il bordo inferiore del tuo MacBook Pro per indirizzare il flusso dell'antiadesivo lontano dalla zona della tastiera e della scheda logica.

Applica poche gocce di antiadesivo sotto ciascuna delle tre celle della batteria rimaste.

Stai attento al solvente che cola e, se necessario, applica dell'altro antiadesivo lungo i bordi laterali.

Aspetta un paio di minuti prima di continuare.

Fai scorrere una scheda di plastica completamente al di sotto della cella all'estrema sinistra, che avevi già staccato nei passi precedenti, e poi inseriscila con delicatezza tra la batteria di sinistra rimasta e la scocca in alluminio del MacBook Pro.

Usa la schede di plastica per separare completamente la cella della batteria rimasta sul lato sinistro.

Lascia temporaneamente la scheda di plastica in posizione per impedire che le celle di sinistra della batteria possano riattaccarsi.

Ripeti i due passi precedenti per staccare la cella della batteria rimasta sul lato destro.

Fai scorrere l'angolo di una delle tue schede di plastica sotto il bordo superiore della grande cella centrale della batteria.

Muovila da un lato all'altro e infilala sotto la cella della batteria finché non si stacca tutto l'adesivo che la trattiene.

Rimuovi la batteria.

Prima di inserire una nuova batteria, rimuovi tutta la colla rimasta sulla scocca del MacBook Pro.

I pezzi più grandi di adesivo li puoi rimuovere usando delle pinzette o le dita, protette da guanti.

Raschia ogni altro pezzo di colla con uno strumento di plastica e pulisci le aree sottostanti con antiadesivo o alcol isopropilico. Sfrega in una sola direzione (non avanti e indietro) finché la scocca non sarà pulita e quindi pronta per accogliere la nuova batteria.

Quando hai finito, rimuovi con cura il nastro protettivo dagli altoparlanti.

Stai attento al cavo dati della batteria e accertati che non rimanga schiacciato o intrappolato sotto la scheda della batteria.

Se la tua batteria è dotata di adesivo preinstallato sulla faccia inferiore, rovescia la e stacca con cura la protezione per esporre l'adesivo. Se invece è priva di adesivo preinstallato, applica un sottile nastro biadesivo come il Tesa 61395 per tenere in posizione la batteria.

Posiziona con cura la batteria e disponila nella sua posizione.

Premi e tieni premuta fermamente ciascuna cella per 5-10 secondi per fissarla al case inferiore.
