Come Collegare un Dispositivo DVR a un Televisore

Info sull'Autore

È possibile collegare un dispositivo DVR ("Digital Video Recorder") a un televisore in diversi modi. Usare un cavo HDMI è l'opzione più semplice, ma puoi utilizzare anche un cavo da HDMI a DVI, un cavo component o un cavo S-video, in base alle porte video che sono presenti sul televisore e sul tuo dispositivo DVR.

Metodo 1

Metodo 1 di 4:

Collegamento HDMI

1
Spegni i dispositivi. Prima di stabilire il collegamento assicurati che il televisore e il DVR siano completamente spenti.
- Nota: entrambi i dispositivi possono rimanere collegati alla rete elettrica a patto che durante la fase di collegamento rimangano completamente spenti.
2
Collega un'estremità del cavo HDMI alla porta corrispondente del DVR. Collega il connettore del cavo HDMI alla porta HDMI 1 Out che trovi sul retro del DVR.
3
Adesso collega l'altra estremità del cavo HDMI a una porta del televisore. Collega l'altro connettore del cavo HDMI alla porta HDMI 1 In che trovi sul retro del televisore.
4

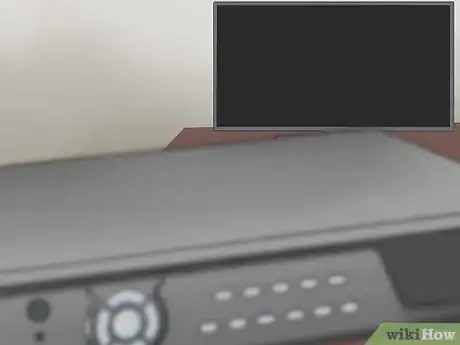

Accendi i dispositivi. Accendi sia il dispositivo DVR sia il televisore. Adesso i due dispositivi sono collegati e in funzione. Per visualizzare le immagini registrate dal DVR sul televisore, usa il telecomando di quest'ultimo per selezionare il canale corrispondente alla porta HDMI in ingresso a cui hai collegato il dispositivo DVR.

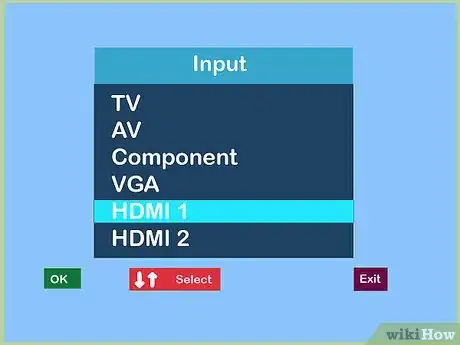

- Premi il tasto "Source" o "Input" del telecomando del televisore per selezionare la fonte video corretta. In questo caso, se hai seguito le istruzioni dell'articolo alla lettera, dovrai selezionare il canale "HDMI 1".
Pubblicità

Metodo 2

Metodo 2 di 4:

Collegamento DVI

1
Spegni i dispositivi. Prima di stabilire il collegamento assicurati che il televisore e il DVR siano completamente spenti.
- Nota: entrambi i dispositivi possono rimanere collegati alla rete elettrica a patto che durante la fase di collegamento rimangano completamente spenti.
2
Collega un'estremità del cavo DVI al televisore. Collega il connettore DVI di un cavo HDMI-DVI standard alla porta DVI In che trovi sul retro del televisore.^{[1]
X
Fonte di ricerca}
- Se non disponi di un cavo HDMI-DVI, puoi utilizzare un cavo HDMI standard e un adattatore da HDMI a DVI. In questo caso collega un'estremità del cavo HDMI alla porta corrispondente dell'adattatore per poi collegare quest'ultimo alla porta DVI In del televisore TV.
3
Collega l'altra estremità del cavo alla porta HDMI del DVR. Collega il connettore HDMI del cavo HDMI-DVI alla porta HDMI Out che trovi sul retro del DVR.
- Se stai utilizzando un cavo HDMI standard in combinazione con un adattatore, è sufficiente collegare l'estremità libera del cavo alla porta HDMI Out del DVR.
4
Collega un cavo audio al televisore. Collega i due connettori RCA del cavo (uno rosso e uno bianco) alla porta Audio In corretta posta sul retro del televisore.
- In questo caso occorre rispettare la codifica dei colori, quindi il connettore RCA rosso va inserito nel jack rosso denominato Audio In Right della porta audio di ingresso del televisore, mentre il connettore RCA bianco andrà collegato al jack bianco denominato Audio In Left della medesima porta audio.
5

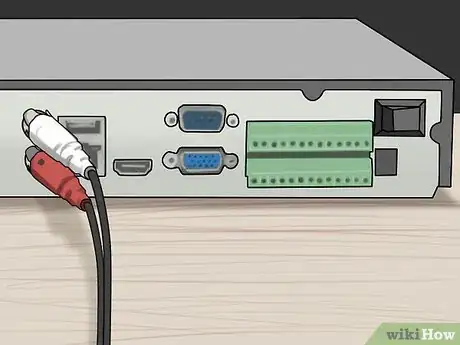

Collega il cavo audio al DVR. Adesso collega i due connettori RCA posti all'altra estremità del cavo ai jack corrispondenti della porta Audio Out posta sul retro del DVR.
- Collega il connettore RCA rosso alla porta Audio Out Right del DVR e il connettore RCA bianco alla porta Audio Out Left.
6
Accendi i due dispositivi. Adesso che hai stabilito il collegamento puoi accendere il televisore e il DVR. Per poter visualizzare le immagini registrate dal DVR dovrai selezionare il canale appropriato del televisore.
- Premi il tasto "Source" o "Input" del telecomando del televisore per selezionare la fonte video corretta. Dato che il DVR è collegato alla porta DVI del televisore, dovrai selezionare il canale "DVI".
Pubblicità

Metodo 3

Metodo 3 di 4:

Collegamento Component

1
Spegni i dispositivi. Prima di stabilire il collegamento assicurati che il televisore e il DVR siano completamente spenti.
- Nota: entrambi i dispositivi possono rimanere collegati alla rete elettrica a patto che durante la fase di collegamento rimangano completamente spenti.
2
Collega un'estremità del cavo component alla porta corrispondente del televisore. Inserisci i connettori RCA verde, blu e rosso ai jack del colore corrispondente della porta video Component In posta sul retro del televisore.^{[2]
X
Fonte di ricerca}
- Inserisci il connettore RCA verde nel jack del medesimo colore etichettato con la dicitura Y, il connettore RCA blu al jack blu denominato Pb e il connettore RCA rosso al jack rosso denominato Pr.
3
Collega l'altra estremità del cavo alla porta del DVR. Anche all'altra estremità del cavo component sono presenti tre connettori RCA di colore verde, blu e rosso. Collega ognuno dei connettori al jack corrispondente della porta video Component Out posta sul retro del DVR, rispettando la codifica a colori.
- Esattamente come nel caso del televisore, collega il connettore RCA verde nel jack del medesimo colore etichettato con la dicitura Y, il connettore RCA blu al jack blu denominato Pb e il connettore RCA rosso al jack rosso denominato Pr.
4
Collega un cavo audio al televisore. In questo caso hai la necessità di usare un cavo audio separato per veicolare il segnale sonoro dal DVR al televisore. Collega un'estremità del cavo audio alla porta Audio In corrispondente del televisore. Dovrai utilizzare la porta audio abbinata a quella a cui hai collegato il cavo component.
- Inserisci il connettore RCA rosso nel jack del medesimo colore denominato Audio In Right e il connettore RCA bianco al jack bianco denominato Audio In Left.
5
Adesso collega l'altra estremità del cavo audio al DVR. Collega i due connettori RCA liberi del cavo audio alla porta Audio Out posta sul retro del DVR rispettando la codifica a colori.
- Inserisci il connettore RCA rosso nel jack del medesimo colore denominato Audio Out Right, quindi collega il connettore RCA bianco al jack bianco denominato Audio Out Left.
6
Accendi i due dispositivi. Adesso che hai stabilito il collegamento puoi accendere il televisore e il DVR. Per poter visualizzare le immagini registrate dal DVR dovrai selezionare il canale appropriato del televisore.
- Premi il tasto "Source" o "Input" del telecomando del televisore per selezionare la fonte video corretta. Dato che il DVR è collegato alla porta video component del televisore, dovrai selezionare il canale "Component" o "Video".
Pubblicità

Metodo 4

Metodo 4 di 4:

Collegamento S-Video

1
Spegni i dispositivi. Prima di stabilire il collegamento assicurati che il televisore e il DVR siano completamente spenti.
- Nota: entrambi i dispositivi possono rimanere collegati alla rete elettrica a patto che durante la fase di collegamento rimangano completamente spenti.
2
Collega il cavo S-video al televisore. In questo caso dovrai collegare un cavo S-video standard alla porta corrispondente del televisore. Collega il connettore presente a un'estremità del cavo alla porta S-video In posta sul retro del televisore.^{[3]
X
Fonte di ricerca}
3
Adesso collega l'altra estremità del cavo S-video al DVR. Inserisci il connettore del cavo S-video alla porta S-video Out posta sul retro del DVR.
4
Collega un cavo audio al televisore. In questo caso hai la necessità di usare un cavo audio separato per veicolare il segnale sonoro dal DVR al televisore. Collega un'estremità del cavo audio alla porta Audio In corrispondente del televisore. Dovrai utilizzare la porta audio abbinata a quella a cui hai collegato il cavo S-video.
- Inserisci il connettore RCA rosso nel jack del medesimo colore denominato Audio In Right e il connettore RCA bianco al jack bianco denominato Audio In Left.
5
Adesso collega l'altra estremità del cavo audio al DVR. Collega i due connettori RCA liberi del cavo audio alla porta Audio Out posta sul retro del DVR rispettando la codifica a colori.
- Inserisci il connettore RCA rosso nel jack del medesimo colore denominato Audio Out Right, quindi collega il connettore RCA bianco al jack bianco denominato Audio Out Left.
6
Accedi i due dispositivi. Adesso che hai stabilito il collegamento puoi accendere il televisore e il DVR. Per poter visualizzare le immagini registrate dal DVR, dovrai selezionare il canale appropriato del televisore.
- Premi il tasto "Source" o "Input" del telecomando del televisore per selezionare la fonte video corretta. Dato che il DVR è collegato alla porta S-video del televisore, dovrai selezionare il canale "S-Video".
