Come Costruire un Cavo RCA

Info sull'Autore

I cavi RCA vengono comunemente usati in molte applicazioni audio. Se devi installare un impianto stereo in macchina o in casa puoi costruirti da solo i cavi della lunghezza necessaria, in modo da non avere avanzi e mantenere un aspetto più pulito. Inoltre costruendo i tuoi cavi otterrai un bel risparmio.

Passaggi

1
Accendi il saldatore. Accendi il saldatore prima di cominciare, così si sarà scaldato a sufficienza al momento di saldare. Assicurati che la punta del saldatore non entri in contatto con alcun oggetto, e tienilo in un angolo in modo da non toccarlo accidentalmente.
2
Taglia il cavo audio alla lunghezza desiderata.
3
Rimuovi 2 cm del rivestimento esterno del cavo.
- Se il cavo è troppo grande per la pinza spellafili, usa la lama di un taglierino o un paio di forbici.

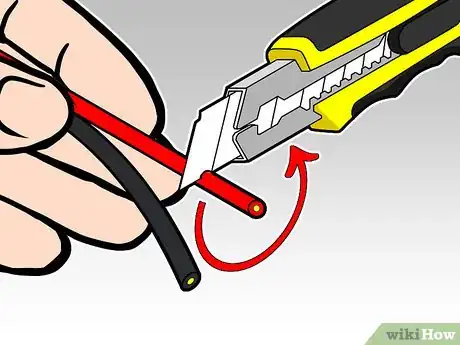

- Applica una leggera pressione con la lama e ruota il cavo fino a tagliare lungo tutta la circonferenza. Fai attenzione a non tagliare il rame all'interno.
4
Molti cavi hanno 4 conduttori. In questo caso, accoppia i colori uguali torcendo insieme i due fili.
5
Applica lo stagno sui cavi. Applica una piccola quantità di stagno sulle estremità dei cavi per facilitarne la saldatura al connettore RCA.

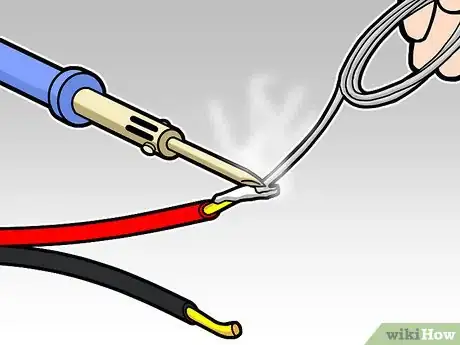

- Scalda il filo con la punta del saldatore e poi applica lo stagno. Il calore scioglierà il filo di saldatura, che coprirà il rame in maniera uniforme.
6
Inserisci il termorestringente. Se stai preparando diversi cavi per un impianto stereo, usa guaine termorestringenti di due colori diversi per i canali di destra e sinistra.
- Taglia un pezzo di guaina di circa 2,5 cm di lunghezza. Fallo scorrere sul cavo, tenendo scoperte le estremità da saldare.
- Stringi la guaina con una pistola ad aria calda.
7

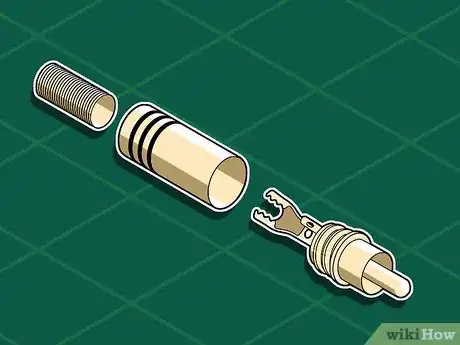

Smonta il connettore RCA tenendo tutti i pezzi bene in ordine.
8
Inserisci sul cavo il guscio esterno del connettore. Bisogna inserirlo prima, per poterlo richiudere una volta eseguita la saldatura.
9
Salda il cavo al polo del connettore. Trova il pezzo a U connesso al contatto centrale del connettore. Inserisci l'estremità del cavo in questo pezzo e scalda con il saldatore. Lo stagno già presente sul cavo si scioglierà, fissando il cavo al connettore. Se necessario, aggiungi ancora un po' di saldatura per assicurare la connessione.
10
Connetti il cavo di terra al connettore. Trova la linguetta forata che si estende lungo il connettore. Inserisci l'altro cavo nel foro e scalda con il saldatore. Come per l'altro cavo, applica altro stagno se necessario.
11
Riavvita il guscio esterno del connettore.

Pubblicità

Consigli

La basetta per il cavo di terra e per il cavo del segnale possono variare da un connettore a un altro.
Se possibile, usa un saldatore di qualità. I saldatori migliori raggiungono una temperatura più elevata di quelli economici. Il processo sarà più semplice e il risultato migliore.
